CH341A 를 이용하여 바이오스 롬 복구 백업 라이팅 쓰기
CH341A USB 롬라이터 를 이용하여 바이오스를 백업하고 복구해 보겠습니다.
먼저 드라이버(CH341PAR.zip)를 깔고 프로그램을 실행시켜(ch341.zip)리더기를 인식시킵니다
인식이 잘 안되는 경우는 다른 CH341 프로그램을 찾아보세요

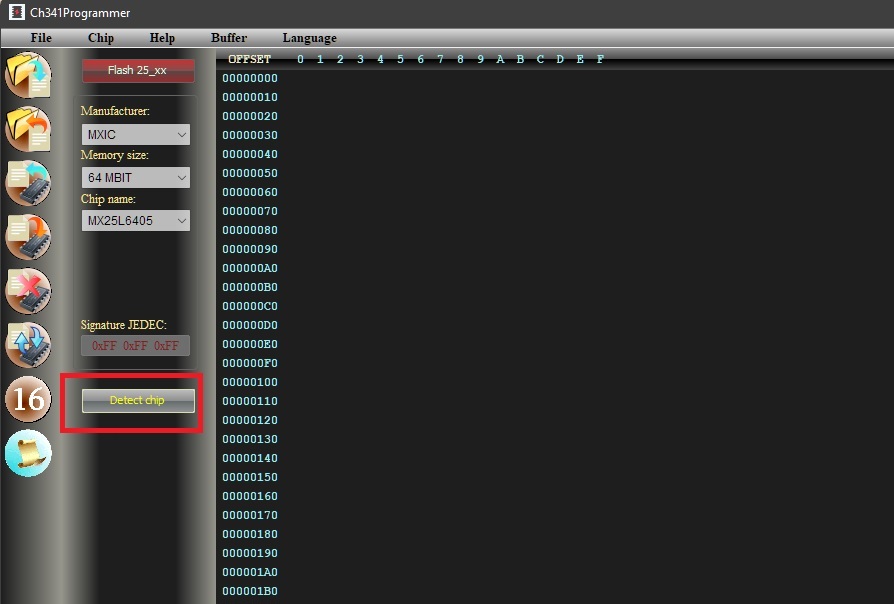

실행을 시켰다면 Detect chip을 눌러 칩을 인식해 보세요

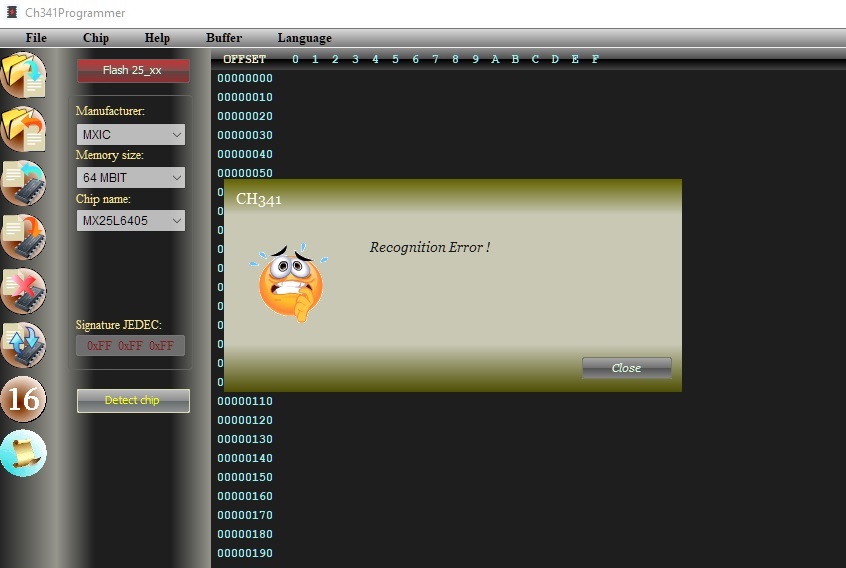

이렇게 에러가 뜬다면 뭔가 잘 안된겁니다. 칩 번호 순서를 맞춰서 다시 잘 끼워보시고
집게를 사용하시는 분들도 커넥터를 잘 연결해 보세요
저는 헷갈려서 일단 아래 유튜브를 참고해서 똑같이 했더니 잘 인식 되더군요
https://www.youtube.com/watch?v=r8f-3syiFSc
정상적으로 인식이 됐다면 위와 같이 시그니쳐 JEDEC이 잘 표시가 됩니다.

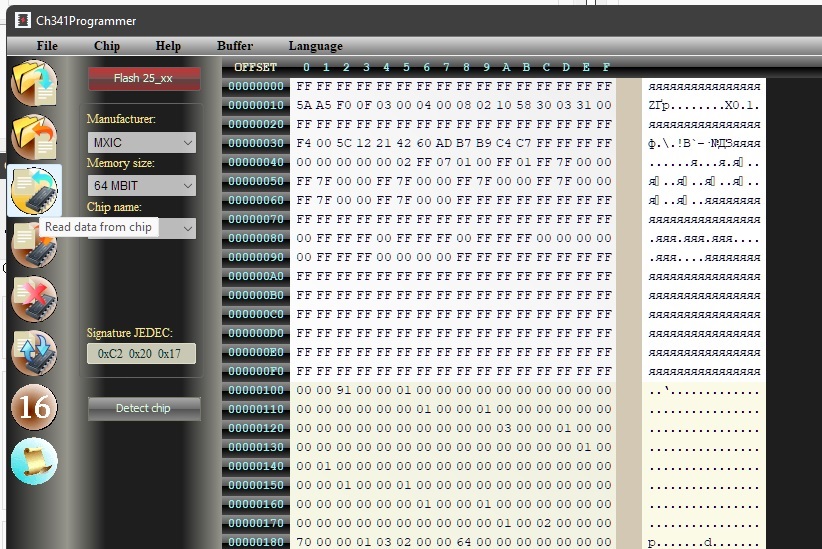

이제 백업을 하기 위해 좌측 중단의 Read data from chip을 선택해서 현재 바이오스를 읽습니다.

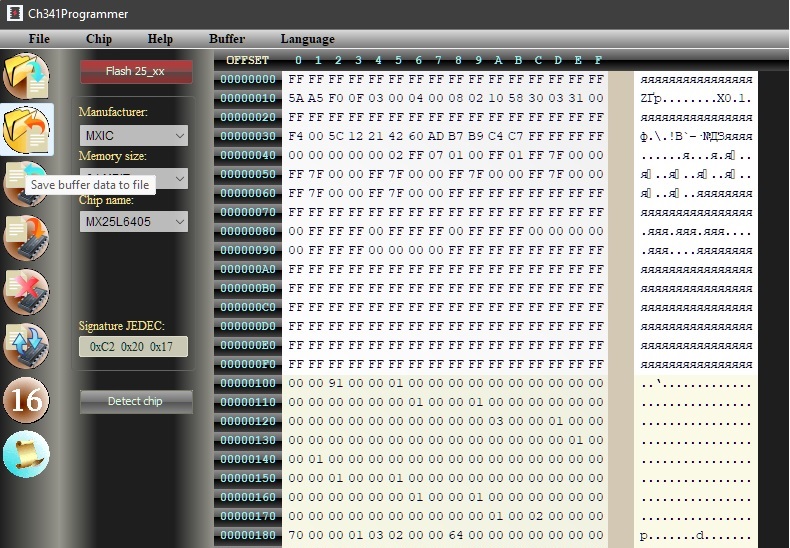

다 읽었다면 (1분 정도 걸림) 좌측 중상단의 Save buffer data to file을 선택해서 읽은 바이오스를 파일로 저장합니다.

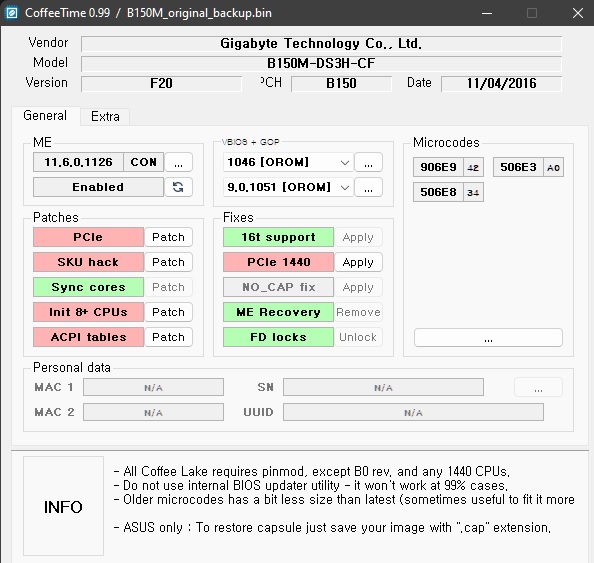

저는 저장한 파일을 CoffeeTime을 이용해서 잘 읽혀지나 체크했습니다.
잘 인식 되네요.

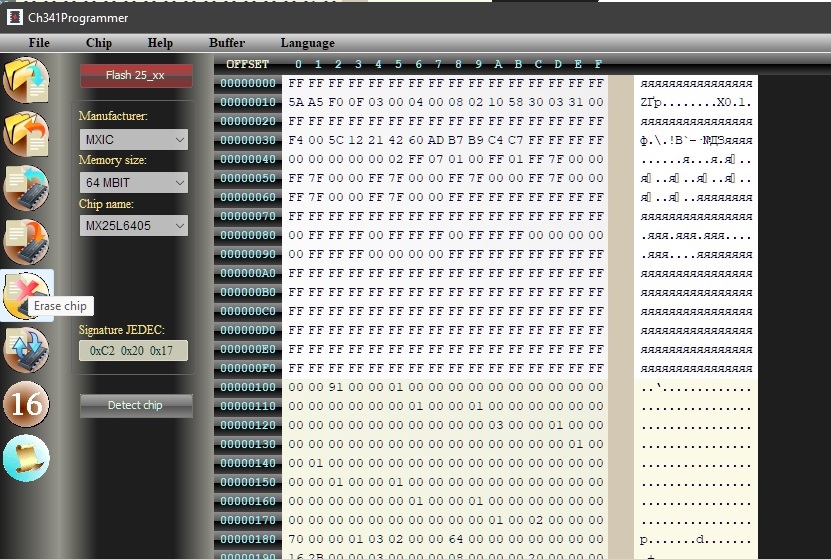

다음은 Erase chip을 선택해서 롬에 저장돼 있는 바이오스를 깨끗이 지워줍니다.

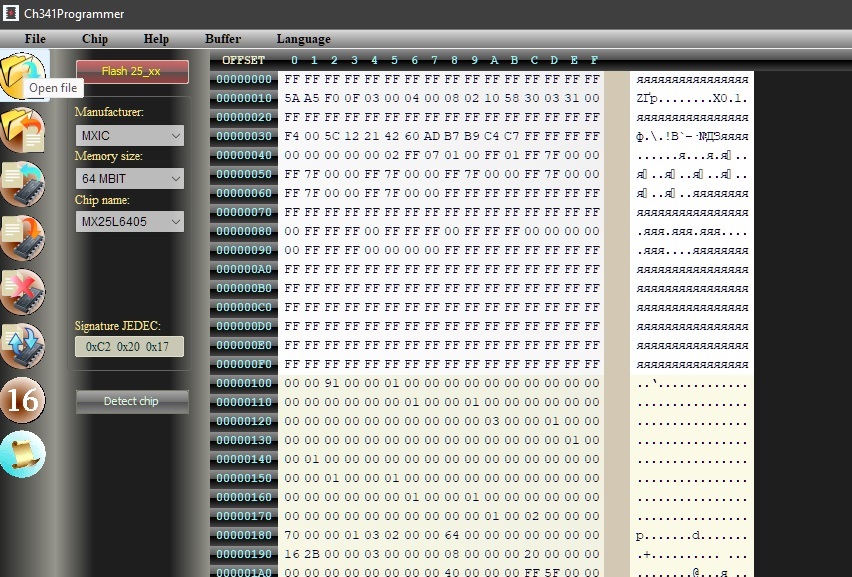

성공적으로 지웠다면 좌측 상단의 open file을 선택해서 롬에 저장할 바이오스 파일을 읽어줍니다.
읽었다면 좌측 중단의 Write chip 를 골라서 읽은 바이오스를 롬에 저장합니다. 위에서 4번째 메뉴 입니다

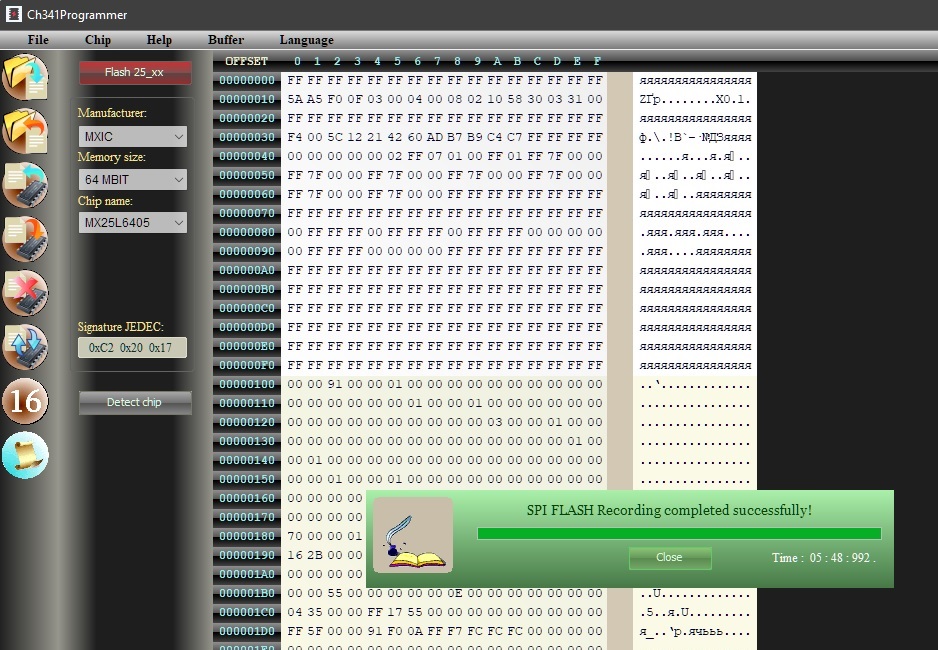

성공적으로 저장됐다면 (저는 5분이 넘게 걸렸네요 ㄷㄷ)

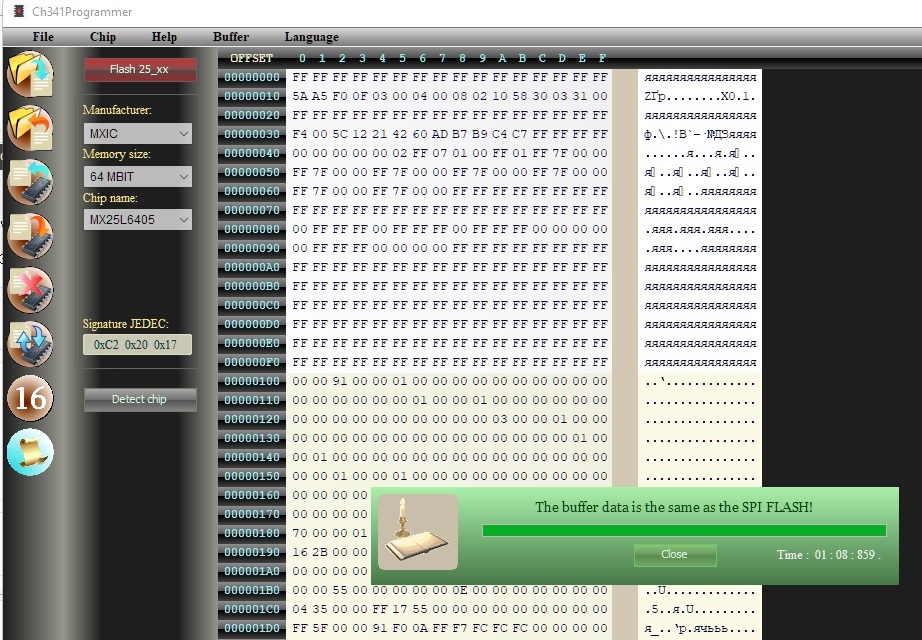

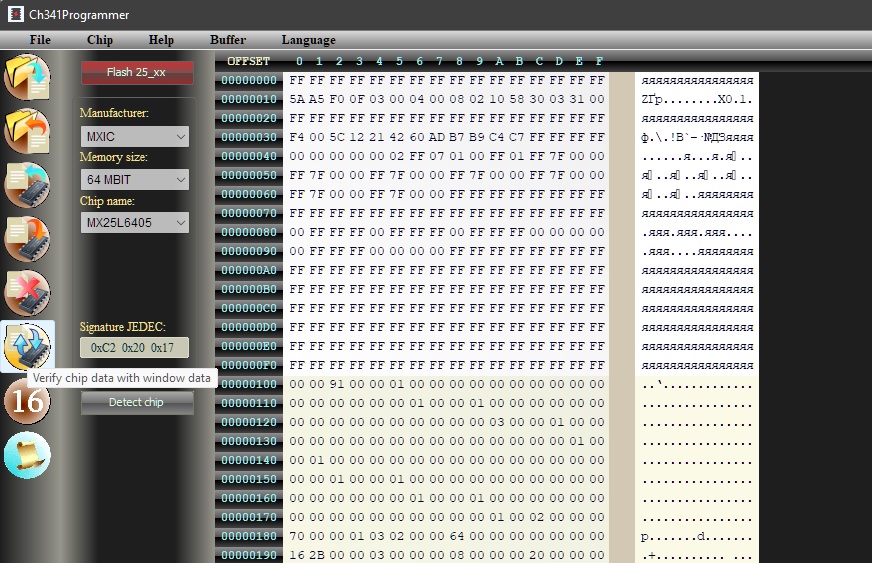

중하단의 Verify chip data with window data를 선택해서 검증을 해줍니다.
검증에 성공했다면 끝입니다.
